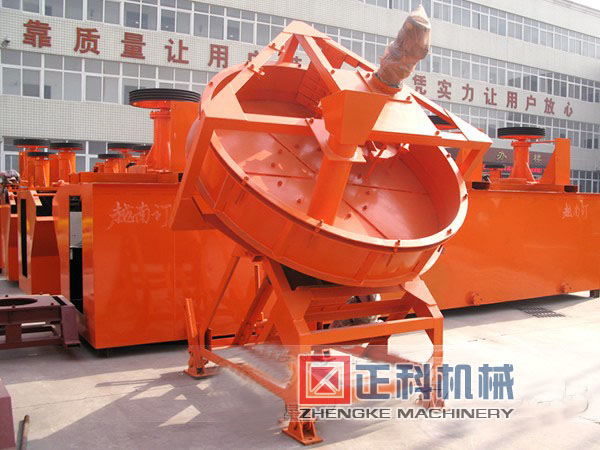

圆盘造粒机介绍

圆盘式造粒机为容积式计量的给料设备，它能均匀、连续地将物料喂送到下一道工序，并且能够承受较大的仓压，作为细粒物料给料设备，适用于运送粉状、料状或小块状态的各种非粘性物料，如煤粉、水泥、熟料、石灰石、页岩、煤矸石、粘土等粉状、粒状或小块状物料。广泛应用于选金厂、采煤厂与化工，基建及机械化的铸造车间等作连续均匀、定量的给料和配料之用。本机构造简单，调整方便，性能优越，适宜输送物料粒度不大于50mm，不适宜输送粘性较大、不易流动的物料和流动性特别好的物料。



圆盘造粒机工作原理

预加水成球盘式全盘成球法，生料粉在双轴搅拌机内被雾化水均匀湿润，形成粒度很均匀的球核，然后送进成球盘中进行成球。料球的水分应控制在12-14%，水应大部分在双轴搅拌机内加入，成球盘中只加入少量的补加水，补加水量控制在0-3%左右，干粉造粒则直接加在成球盘内，并喷洒适量的水份，生料球核进入成球盘后在盘内受离心力、摩擦力和重力的作用，沿抛物线运动。由于物料的粘结性和可塑性，使球核在运动过程中互相粘结并逐渐长大，当成球盘的倾角，盘边高，转速及水份等参数一定时，不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动。料球在不断的滚动过程中将球内的水份不断排挤出表面，由于物料的粘结性以及表面液膜的自然挥发，使料球具有一定的强度，然后随着倾斜盘体的转动从盘的边部排出盘外。

圆盘造粒机性能特点

成球率高、颗粒圆润强度大、操作直观、维修方便等。



圆盘造粒机的应用特点

1、该机采用在活动架上设置旋转重锤，使选别面作高频旋回摇动，产生连续的轨道式圆运动来强化液流的剪切作用，而且这种旋转剪切力是变向性的，能得到较强的分散压，使矿粒在盘面上不停的翻动，因此加快了盘面上矿粒群的分级沉落速度，同时也提高了产品质量和处理能力。

2、该机选别面是个旋转着的锥面，从给矿端到排矿端面积逐渐变大，当矿浆给到选别面之后，矿浆流速很快减小，矿层厚度很快变薄，重矿物沉落由粗到细排列。当进入精选区之后，冲洗水对着旋转方向斜射，上部的粗粒矿物被冲下之后又沉落在下部，这样它有两次以上的冲洗机会，而沉落下部的细粒物料一次直接冲到精矿槽，这有利于粗粒级提高质量，又利于细粒级回收。

产品规格（m）	盘转 (r/min)	生产能力 (t/h)	配用动力 (kw)	盘斜度调整范围	外形尺寸(m)	总重(kg)
Φ2.2	14.25	4-8	7.5	35-55	2.8×2.75×2.58	2850
Φ2.5	11.81	5-10	7.5	35-55	3.2×2.3×3	3250
Φ2.8	1.21	12-16	7.5	35-55	3.4×2.6×3.1	3710
Φ3.0	11.3	15-18	11	35-55	3.7×2.7×3.3	4350
Φ3.2	9.6	15-20	11	35-55	3.9×2.7×3.4	5110
Φ3.6	9.1	18-24	15	35-55	4.3×3.1×4.0	6510
